砂輪修整器特征及修整砂輪計算公式

砂輪修整器特征：

  砂輪修整器適合裝配于平面磨床及工具磨床，滑動底座設計，配合回旋座及上滑座，可修整任何直線角度及圓弧組成的各種截形砂輪。

  修整砂輪計算公式：

歸零：H=L=零R

修整凸圓?。?/span>H=L+R

修整凹圓弧H=L-R

H-兩準梢外母線間的距離

R-所需修整圓弧之半徑

L-金剛刀刀尖至基準板的距離

萬能砂輪修整器詳細參數：

中心高：±165mm

轉盤刻度讀數精度：5'

砂輪修整最大直徑：φ200mm

洗石筆擺動范圍：±14mm

絲桿最大推進量：25mm

推進絲桿手柄刻度：0.01mm

厚度砂輪修整器特征：

修整工作時砂輪兩邊同時進行修整（單邊切入深度為0.005mm），適用于深槽磨削時的砂輪成型修整。

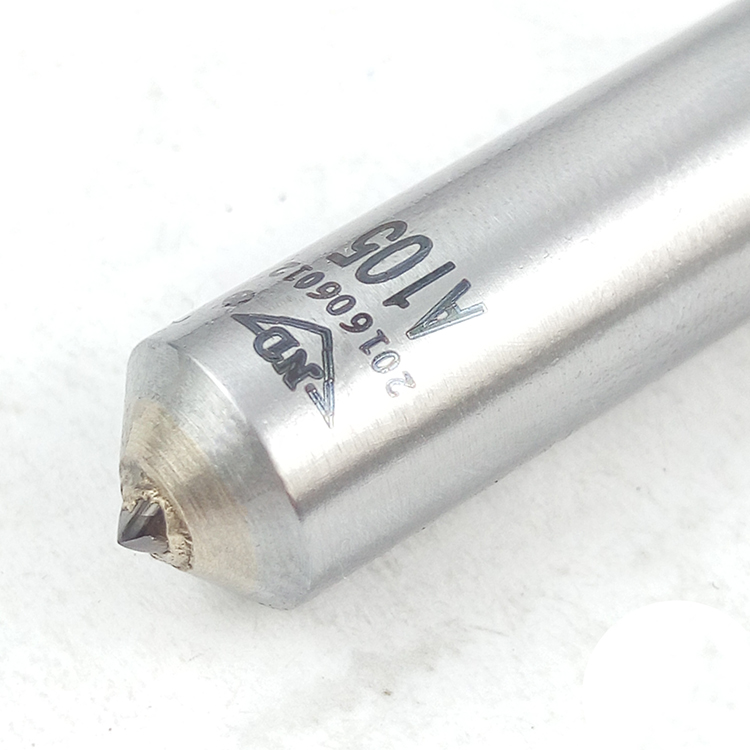

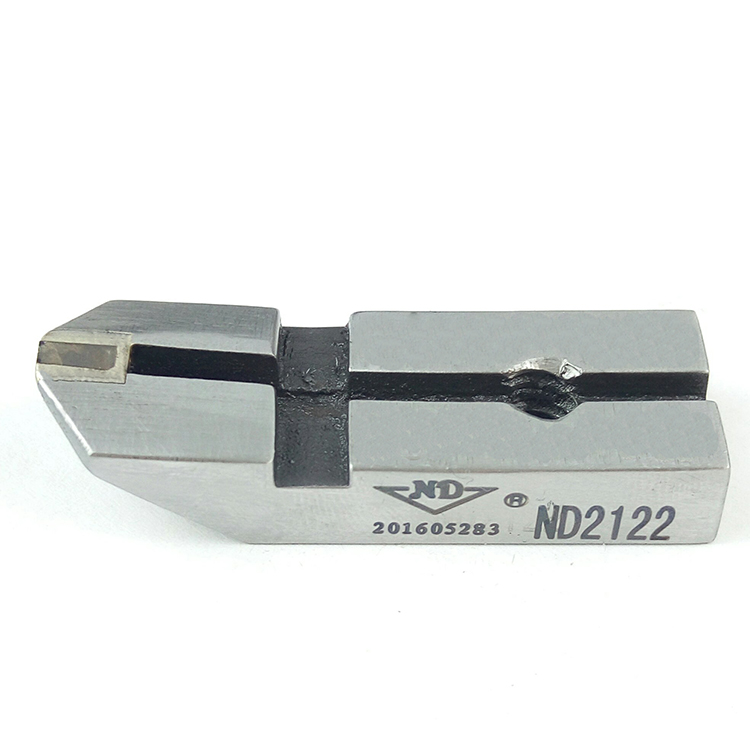

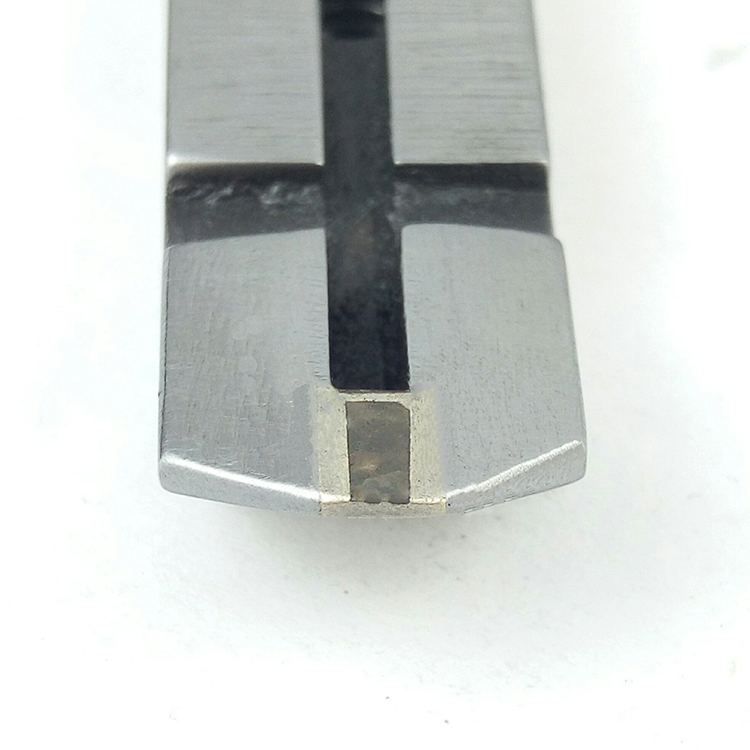

  上海天然金剛石工具廠砂輪修整筆種類這有很多，有圓柱的，有塊狀的，有筆尖狀的，還有成形修整的等等，這要看你磨削方式，可根據客戶需要定制任何金剛石工具。

 上海天然金剛石工具廠產品主要有：金剛筆|金剛石筆|金剛石砂輪刀|天然金剛石砂輪刀|砂輪修整筆|砂輪修整刀|單晶車刀|金剛石滾輪|PCD/CBN刀片|金剛石車刀。金剛筆20年專業經驗,引進德國進口先進設備,豐富的研發經驗,技術過硬!歡迎新老客戶來電咨詢。
