圓弧砂輪修整器使用方法

  （1）公式修砂輪上為凸圓弧時a-R，砂輪上是凹圓弧時a +R。
圓弧修整器的中心距離為a。
  （2）所用的塊規用表來確定金剛鉆的頭部高度，高度位置即圓弧大小用千分表來量。
把圓弧修整器放在機床臺面上。
  b.金剛鉆的頭對準千分表頭中心（用十字相乘法）。
  c.把千分表頭對在塊規上，針頭對在零位上，再把金剛鉆頭打到零位即可。
 （3）操作1
 先用金剛鉆碰面，側面，底面碰好后取零位。
  b. X進（R+0.02）mm，Y在下的時候，左手要旋轉，圓弧修整器漫漫下到R+0.02mm.
 （4）操作2
  a同樣先碰面，側面，底面，歸零。
  b.先抬上下，再將側面搖至零位，上下慢慢下，下時圓弧修整器旋轉到上下零位即可。

  圓弧砂輪修整器工作原理

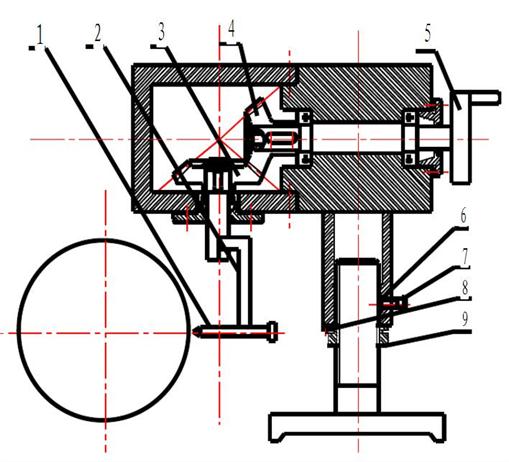

  工作時將圓弧砂輪修整器安裝在磨床的工作臺上，調整升降機構，使修整筆的高度與砂輪的中心軸線同高，對于不同界面的形狀可以通過轉動手柄來實現。當需要修整的砂輪界面形狀外為圓弧時，轉動手柄5，2、3兩齒輪嚙合，通過兩個錐齒輪將轉動傳遞給修整筆1上，使修整筆繞錐齒輪2的中心軸線來回擺動。根據加工要求的不同，可以調整修整筆右端的滾花轉輪來實現對砂輪內外圓弧的修整。當修整內圓弧砂輪時，使修整筆尖左移，使筆尖超出齒輪軸線一部分，修整砂輪為外圓弧時，使修整筆繞著齒輪的中心軸線右移，使筆尖向右超出軸線一部分，砂輪修整圓弧的半徑取決于筆尖與該轉動軸線的相對移動離。砂輪修整器價格 當磨削平面，外圓柱面時，需要修整的砂輪截面形狀平直，只需要縱向移動修整筆，即可進行修整，我們把齒輪修整器安裝在機床上，使它可以縱向進給，使修整筆的位置保持在上圖所示位置，再進行縱向進給，就可以實現對砂輪的修整。
