目前的數控內圓磨床一般采用普通剛玉砂輪都采用金剛石筆修整，采用CBN砂輪都采用金剛石滾輪修整器修整。內圓磨床不僅可以加工工件的內孔，也可以加工工件的端面。在磨削領域應用非常廣泛。今天向大家介紹一種高精度、高效率、簡單、耐用的內圓磨床修整器。這種內圓磨床磨削循環自動完成，操作者僅對工件進行拆裝工件即可。磨削的過程中自動磨削、自動修整、自動補償。

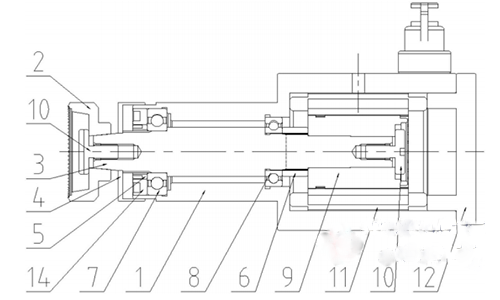

      殼體1、金剛石滾輪2、軸芯3、防塵蓋4、第一鎖緊螺母5、第二鎖緊螺母6、第一角接觸球軸承7、第二角接觸球軸承8、轉子9、拉釘10、定子線圈11、后蓋12、接線盒13、第三鎖緊螺母14。

      內圓磨床金剛石滾輪修整器，包括：殼體；軸芯通過第一角接觸球軸承和第二角接觸球軸承固定在殼體內，所述軸芯的第一端延伸出所述殼體的第一端；金剛石滾輪通過拉釘緊固在軸芯第一端的錐面上；轉子通過拉釘緊固在軸芯第二端的錐面上；定子線圈連接在殼體上，與轉子間隙配合；當所述砂輪修整器工作時，通過定子線圈通電，通過磁場作用帶動轉子轉動，進而帶動軸芯與金剛石滾輪高速旋轉，對工件進行修整。這種金剛石滾輪修整器穩定性高，結構緊湊，維修方便。
