洛氏硬度（HRC）、布氏硬度（HB）等硬度對照區(qū)別和換算
硬度：是衡量材料軟硬程度的一個性能指標。硬度試驗的方法較多，原理也不相同，測得的硬度值和含義也不完全一樣。最普通的是靜負荷壓入法硬度試驗，即布氏硬度（HB）、洛氏硬度（HRA，HRB，HRC）、維氏硬度（HV），橡膠塑料邵氏硬度（HA,HD）等硬度其值表示材料表面抵抗堅硬物體壓入的能力。最流行的里氏硬度（HL）、肖氏硬度（HS）則屬于回跳法硬度試驗，其值代表金屬彈性變形功的大小。因此，硬度不是一個單純的物理量，而是反映材料的彈性、塑性、強度和韌性等的一種綜合性能指標。
1、鋼材的硬度 ：金屬硬度（Hardness）的代號為H。
v按硬度試驗方法的不同，
●常規(guī)表示有布氏（HB）、洛氏（HRC）、維氏（HV）、里氏（HL）硬度等，其中以HB及HRC較為常用。
●HB應用范圍較廣，HRC適用于表面高硬度材料，如熱處理硬度等。兩者區(qū)別在于硬度計之測頭不同，布氏硬度計之測頭為鋼球，而洛氏硬度計之測頭為金剛石。
●HV-適用于顯微鏡分析。維氏硬度（HV）以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度值（HV）。
●HL手提式硬度計，測量方便，利用沖擊球頭沖擊硬度表面后，產生彈跳；利用沖頭在距試樣表面1mm處的回彈速度與沖擊速度的比值計算硬度，公式：里氏硬度HL=1000×VB（回彈速度）/ VA（沖擊速度）。
●目前最常用的便攜式里氏硬度計用里氏（HL）測量后可以轉化為：布氏（HB）、洛氏（HRC）、維氏（HV）、肖氏（HS）硬度。或用里氏原理直接用布氏（HB）、洛氏（HRC）、維氏（HV）、里氏（HL）、肖氏（HS）測量硬度值。
時代公司生產的TH系列里氏硬度計就有此功能，是傳統(tǒng)臺式硬度機的有益補充！”（詳細情況請點擊《里氏硬度計 TH140/TH160/HLN-11A/HS141便攜式系列 》）
2、HB - 布氏硬度；
布氏硬度（HB）一般用于材料較軟的時候，如有色金屬、熱處理之前或退火后的鋼鐵。洛氏硬度（HRC）一般用于硬度較高的材料，如熱處理后的硬度等等。
布式硬度（HB）是以一定大小的試驗載荷，將一定直徑的淬硬鋼球或硬質合金球壓入被測金屬表面，保持規(guī)定時間，然后卸荷，測量被測表面壓痕直徑。布式硬度值是載荷除以壓痕球形表面積所得的商。一般為：以一定的載荷（一般3000kg）把一定大?。ㄖ睆揭话銥?0mm）的淬硬鋼球壓入材料表面，保持一段時間，去載后，負荷與其壓痕面積之比值，即為布氏硬度值（HB），單位為公斤力/mm2（N/mm2）。 （關于布式硬度（HB）詳細情況請點擊《布氏硬度機（計）HB-3000B/TH600 》）
3、洛式硬度是以壓痕塑性變形深度來確定硬度值指標。以0.002毫米作為一個硬度單位。當HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據試驗材料硬度的不同，分三種不同的標度來表示：
HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料（如硬質合金等）。
HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料（如退火鋼、鑄鐵等）。 HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料（如淬火鋼等）。
另外：
1.HRC含意是洛式硬度C標尺
2.HRC和HB在生產中的應用都很廣泛
3.HRC適用范圍HRC 20－－67，相當于HB225－－650 若硬度高于此范圍則用洛式硬度A標尺HRA。 若硬度低于此范圍則用洛式硬度B標尺HRB。 布式硬度上限值HB650,不能高于此值。
4.洛氏硬度計C標尺之壓頭為頂角120度的金剛石圓錐，試驗載荷為一確定值，中國標準是150公斤力。 布氏硬度計之壓頭為淬硬鋼球（HBS）或硬質合金球（HBW），試驗載荷隨球直徑不同而不同，從3000到31.25公斤力。
5.洛式硬度壓痕很小，測量值有局部性，須測數點求平均值，適用成品和薄片，歸于無損檢測一類。 布式硬度壓痕較大，測量值準，不適用成品和薄片，一般不歸于無損檢測一類。
6.洛式硬度的硬度值是一無名數，沒有單位。（因此習慣稱洛式硬度為多少度是不正確的。） 布式硬度的硬度值有單位，且和抗拉強度有一定的近似關系。
7.洛式硬度直接在表盤上顯示、也可以數字顯示，操作方便，快捷直觀，適用于大量生產中。 布式硬度需要用顯微鏡測量壓痕直徑，然后查表或計算，操作較繁瑣。
8.在一定條件下，HB與HRC可以查表互換。其心算公式可大概記為：1HRC≈1/10HB。 （關于洛氏硬度機詳細情況請點擊《洛氏硬度機 （計）HR-150A/TH300/TH500/TH320/TH301/TH310系列》 ）
下面是幾種常見的對照關系表：

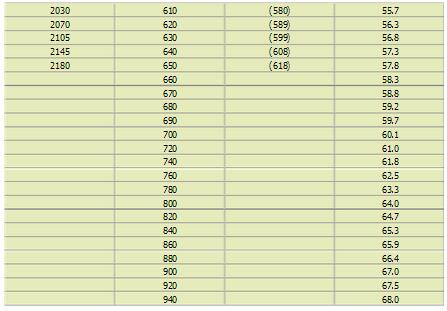

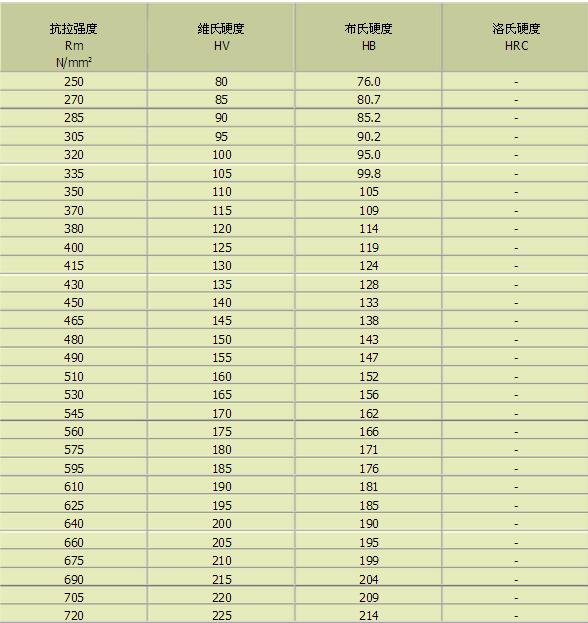

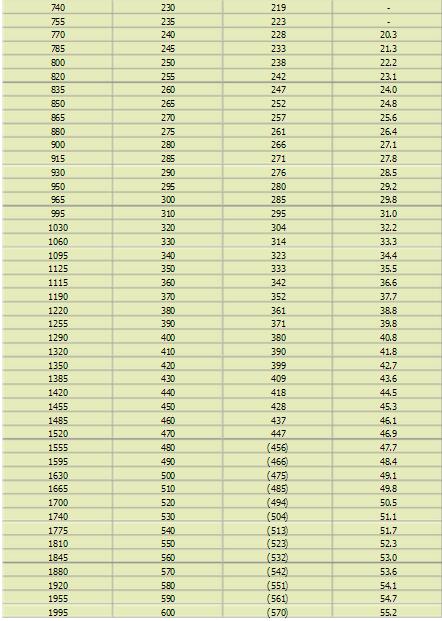

根據德國標準DIN50150,以下是常用范圍的鋼材抗拉強度與維氏硬度、布氏硬度、洛氏硬度的對照表：

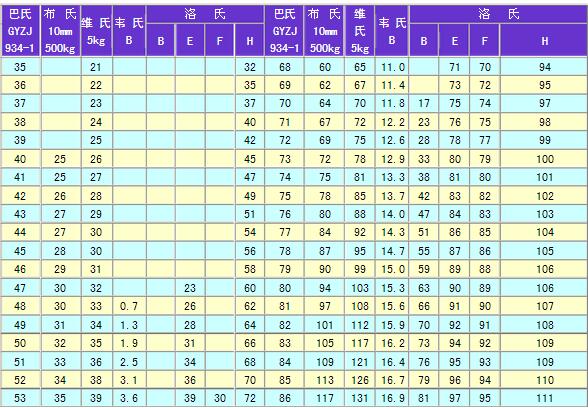

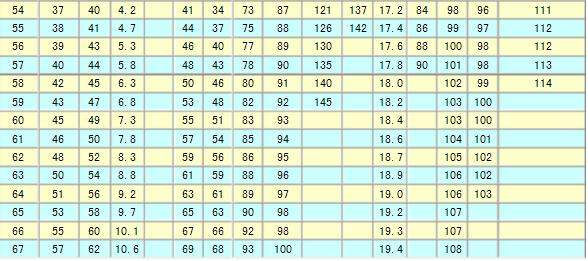

各種硬度粗略關系表：
[注]表三來源：美國巴勃·考曼（Baber Colman）公司

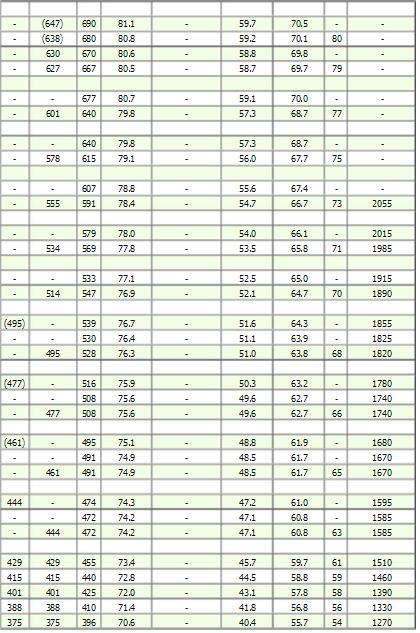

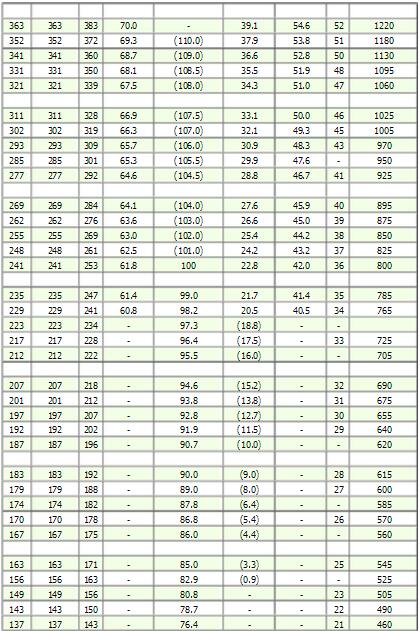

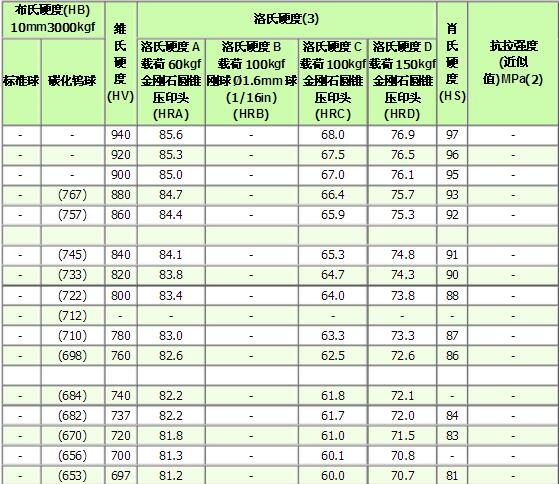

硬度對照表：
■鋼的布氏硬度的近似換算值
硬度試驗是機械性能試驗中最簡單易行的一種試驗方法。為了能用硬度試驗代替某些機械性能試驗，生產上需要一個比較準確的硬度和強度的換算關系。 實踐證明，金屬材料的各種硬度值之間，硬度值與強度值之間具有近似的相應關系。因為硬度值是由起始塑性變形抗力和繼續(xù)塑性變形抗力決定的，材料的強度越高，塑性變形抗力越高，硬度值也就越高。
全國咨詢熱線：021-69988299
上海天然金剛石工具廠
咨詢電話：021-69988299
傳真：021-69988279
地址：上海市嘉定區(qū)永新路1145號
廠址：上海市嘉定區(qū)永新路1145號
