砂輪修整技術專利綜述

(國家知識產權局專利局專利審查協作江蘇中心，江蘇蘇州215163)

摘要：砂輪修整技術用于使砂輪恢復工作面的磨削性能以及正確的形狀，對于工件加工具有舉足輕重的作用，本文通過對砂輪修整領域的專利申請進行分析，從中國以及國外的專利申請量、以及重要的申請國等方面進行了分析統計，展示了砂輪修整技術在世界范圍內的發展?fàn)顩r，梳理出技術發展脈絡，并且針對應用最多的金剛石修整工具進行了技術分析。

關鍵詞：砂輪；修整；金剛石；發展脈絡

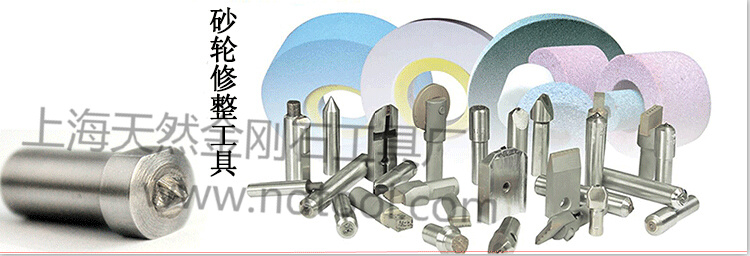

11 砂輪修整工具概述

砂輪修整的常用方法大致可以分為三種：

一、車削修整，常用金剛筆修整；

二、金剛石滾輪修整，以一定轉速旋轉，使砂輪獲得與滾輪型面吻合的工作表面；

三、砂輪磨削修整，低速回轉的碳化硅砂輪與高速旋轉的砂輪，滾軋修整。本專利綜述從專利文獻的視角對砂輪修整技術的發展進行了統計分析，總結了與砂輪修整相關的國內和國外專利的申請趨勢、申請量以及相關技術分支，并從中得到一定的規律。

22 砂輪修整專利申請整體狀況

2.1 中國專利申請狀況

   通過分析砂輪修整技術中國專利年申請量以及申請趨勢，可以將中國專利申請大致分為萌芽期（1985-2003年）和快速發展期（2004-2013年）兩個主要階段。在萌芽期，中國關于砂輪修整方面的專利申請量極少，每一年的申請量基本不超過5篇，說明中國在該段時期的技術發展水平較低。

   在快速發展期，從2004年開始，關于砂輪修整的專利申請進入一個高速發展時期，特別是從2009年開始，申請量迅速增加，在2012年達到最高值，該年的申請量為106篇，到2013年開始，申請量下降，說明砂輪修整技術發展達到一個較為成熟的階段。

中國的專利申請中，公司申請占到總申請量的72%，大學申請占到總申請量的13%，個人申請占13%，在申請總量中，有2%的申請為大學和公司的共同申請，說明高校和大學存在一定程度的合作，在產學研方向有一定程度的發展。

2.2 國外專利申請狀況

分析可知，國外關于砂輪的修整技術發展大致可以分為四個時期，各個時期的劃分的參考標準是申請量及申請量變化率。

2.2.1 第一時期。第一時期的時間段分布為1971年之前，第一時期為砂輪修整技術發展的萌芽時期，該時期的砂輪修整工具都是簡單的手動修整工具或者自動化程度較低的專利，并且申請的量很少。

    2.2.2 第二時期。第二時期的時間段分布為1972年-1992年。該時期申請量從多到少前四位的申請國家依次為：蘇聯（SU）、德國（DE）、美國（US）和日本（JP），所占的比例分別為26%、23%、13%和11%。蘇聯和德國幾乎占到當時世界范圍申請量的一半，說明在該段時間內，蘇聯和德國的技術發展最迅速，技術先進。

   2.2.3 第三時期。第三時期的時間段分布為1993年-2008年。該段時期申請量排名前三位的國家為日本、美國和德國，所占的比例分別為：29%、18%、9%。上述數據表明，在經歷過第二時期四個主要申請國家的發展之后，砂輪修整技術在世界各個國家也開始蓬勃發展，申請量開始增多。

   2.2.4 第四時期。第四時期的時間段分布為2011年-2013年，從2011年之后則進入成熟期，該段時間的申請量開始下降，說明在該段時間里，砂輪修整技術的發展進入了一個較為成熟的階段。

2.3 國內外專利申請趨勢比較

國外關于砂輪修整的技術產生于1918年，而國內最早關于砂輪修整的專利產生于1985年，專利技術比國外落后了將近70年；中國直到2003年，才進入一個快速發展的時期，期間隔了18年之久，從2005年開始，中國專利申請進入了一個極高速發展的時期，申請量開始急劇上升到2013年達到頂峰，這8年時間是中國砂輪修整技術發展的黃金期，國外則從2009年開始，申請量逐年下降。

3金剛石修整工具重要專利分析

   通過對砂輪修整技術相關的專利文獻的整理和分析，選擇在砂輪修整技術中占重要比重的金剛石修整技術進行分析，梳理出了砂輪金剛石修整工具的技術發展路線，并選取了一些在發展過程中較為重要的專利進行分析。

通過專利數據分析，最早出現的關于砂輪修整的專利申請于1918年的一篇英國專利GB135525 A，其是一種金剛筆結構；在1969年，德國的一篇DE1966539B2公開的一篇專利，其采用金剛石遍布在一條線上，從而形成一條線狀的修整工具；1972年，蘇聯申請了一篇關于金剛滾輪的修整工具，其公開號為SU495196A，其采用金剛石滾輪進行砂輪的修整，其運動軌跡控制方式為手動控制；1973年，蘇聯申請了一篇采用液壓缸控制修整工具運動軌跡的專利；1981年，美國申請了一篇采用伺服系統進行砂輪修整工具運動軌跡進行控制的專利，開始了砂輪修整技術精確控制的時代。

3結語語

   本文通過對砂輪修整領域的專利申請進行分析，對國內外的專利情況進行了分析統計，展示了砂輪修整技術在世界范圍內的發展趨勢，并簡單梳理了砂輪修整技術的技術發展脈絡，以期對該領域有更深入的了解。
