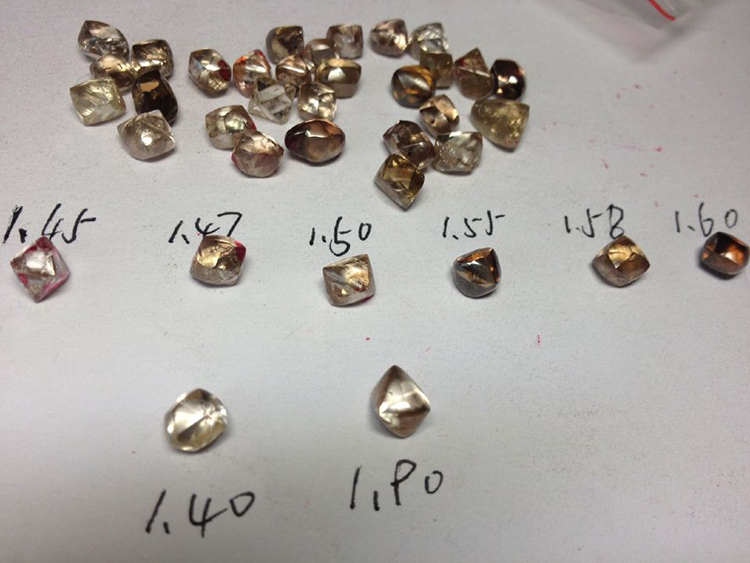

金剛石由于其硬度和亮度經(jīng)常被制做成金剛石工具和鉆石，它是一種由碳元素組成的礦物，是碳元素的同素異形體。金剛石是自然界中天然存在的最堅(jiān)硬的物質(zhì)。金剛石的特性非常多，在不同的情況下它都有不同的作用，例如：工藝品、工業(yè)中的切割工具。石墨可以在高溫、高壓下形成人造金剛石。也是貴重寶石。但你想不到金剛石還有這些特性，下面就讓我們好好了解一下

(1) 力學(xué)性質(zhì)

硬度：金剛?cè)皇悄壳耙阎越缰凶钣驳奈镔|(zhì)，其相對(duì)硬度（莫氏硬度）為10，顯微硬度（正方錐壓入法）為98588MPa。金剛石絕對(duì)硬度是石英的1000倍，是剛玉的150倍。金剛石的產(chǎn)地、礦床、顏色不同，其硬度不同。同一金剛石不同晶面上硬度也不同。

脆性：金剛石雖然很硬，但性脆，在一定的沖擊力下會(huì)沿晶形解理面裂開。金剛石的脆性與晶體的內(nèi)應(yīng)力、裂縫及其它缺陷有關(guān)。晶體的內(nèi)應(yīng)力愈大，具有裂縫和其它缺點(diǎn)的晶體，在較低的沖擊下就能被劈開。

(2)  熱學(xué)性質(zhì)

熱導(dǎo)率：金剛石是較好的熱良導(dǎo)體，其熱導(dǎo)率不等，一般為138.16W/(m.K)。Ⅱa型金剛石熱導(dǎo)性特別好，在液氮溫度下為銅的25倍，室溫下為銅的5倍，具有超導(dǎo)熱性。

耐熱性：金剛石在純氧中燃點(diǎn)為720~800℃，在空氣中燃點(diǎn)為850~1000℃，在純氧中2000~3000℃轉(zhuǎn)化為石墨。金剛石燃燒時(shí)火焰呈藍(lán)色。

(3)  磁電性能

磁性：純凈的金剛石為非磁性，當(dāng)含有磁性包裹體時(shí)具有一定磁性。

電導(dǎo)率：一般情況下，金剛石是電的不良導(dǎo)體，電導(dǎo)率小，為0.211×10-14~0.309×10-13S/m。隨著溫度的升高，電導(dǎo)率有所增大。2b型金剛石具有良好的半導(dǎo)體性能。

光電導(dǎo)性：當(dāng)用波長(zhǎng)為2100×10-7~3000×10-7mm的紫外線照射金剛石時(shí)，發(fā)現(xiàn)金剛石中有光電流。當(dāng)用紅外線和紫外線同時(shí)照射時(shí)，其光電流增大近2倍。在同樣情況下Ⅱ型金剛石的光電流比Ⅰ型金剛石大若干數(shù)量級(jí)。

介電常數(shù)：金剛石的相對(duì)介電常數(shù)在15℃時(shí)為16~16.5，其數(shù)據(jù)隨測(cè)定時(shí)的電場(chǎng)強(qiáng)度、頻率和室溫而異。

摩擦電性：金剛石與玻璃、硬橡膠、有機(jī)玻璃表面摩擦?xí)r均產(chǎn)生摩擦電荷。摩擦電荷的符號(hào)為正，大小隨摩擦?xí)r間而異。當(dāng)摩擦?xí)r間60s時(shí)，摩擦電荷約為+3×10-9~10×10-9C。
